4.1伟德国际韦德1946输送能力的计算
4.1.1工作面伟德国际韦德1946的输送生产能力计算
伟德国际韦德1946输送能力Q按下式计算：  Q=3600Avρ
（4-1）  式中
Q——伟德国际韦德1946输送量（t/h）；
A——溜槽上物料装载断面（m2）；
v——刮板链条速度（m/s）；
ρ——物料堆积密度（t/m3）。

4.1.2溜槽上物料断面积A计算

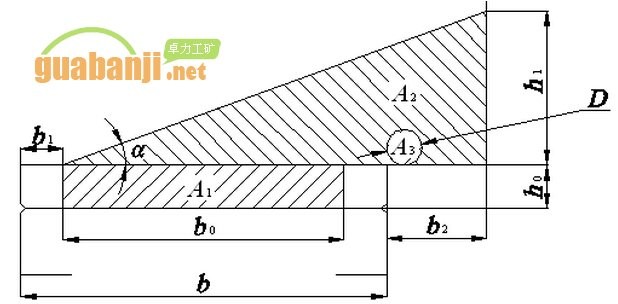

图4-1  溜槽中货载最大断面积

溜槽上物料断面积A：

A1、A2——单侧挡板溜槽上物料断面各部分的面积（m2）；
A3——导向管断面面积（m2）；
b——溜槽宽度（m）；
h0——溜槽槽口高度（m）；
b0——溜槽槽口宽度（m）；
h1——伟德国际韦德1946工作时档煤净高（m）；
α——物料的动堆积角，取α=20˚；


b1——溜槽上框架宽度（m）；
b2——溜槽距挡板的距离（m）；
D——导向管直径（m）；
Ce——装载系数。


4.1.3伟德国际韦德1946上的物料断面面积的计算

当给定工作面伟德国际韦德1946的生产能力，验算溜槽最大物料断面面积A'：

所设计的伟德国际韦德1946中部槽尺寸满足生产能力要求。
